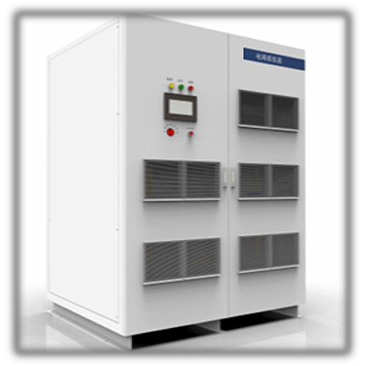

產品名稱 Product name

TCS2030T

容量 Capacity

30 KVA

制作方式 Production mode

SVPWM(正弦脈寬調制)

輸入(AC) INPUT

相數 Phase

3φ4W

電壓 Voltage

380V±20%

頻率Frequency

47Hz - 63Hz

功率因數 PFC

±0.99

輸出(AC) OUTPUT

相數Phase

3φ4W

相電壓Phase Voltage

A相：0-320VAC；B相：0-320VAC；C相：0-320VAC

Φab:0-359°；Φac:0-359°三相獨立可調/相位可調

頻率Frequency

45.000-99.999Hz，0.001Step

電流 Current

42A

波峰因素 CF

3:1

反應時間 Time

2mS

LCD顯示 Display

電壓Vrms、電流Arms、頻率Fre、功率Wattage、功率 因數PF、無功功率Q

電源穩壓率Voltage Regulation

0.1%

負載穩壓率Load Regulation

1%

頻率穩定度Frequency Regulation

0.01%

電壓解析度Voltage Resolution

0.1V

頻率解析度Frequency Resolution

0.001Hz

波形失真度T.H.D

1%(純阻性負載)

電流解析度Current Resolution

0.01A

測量精確度

電壓Voltage

0.5%FS+5dgt

電流Current

0.5%FS+5dgt

功率Watte

1%FS+5dgt

頻率Frequency

0.01%FS+5dgt

設定精確度

電壓Voltage

1%

頻率Current

0.1%

存儲組數Memory

共9組，每組可記憶電壓、頻率值，可方便調用

可編程組數

步階LIST

共30組，每組可運行電壓、運行頻率、步階時間；最小時間設定

10mS；循環次數999999

漸變STEP

共30組，每組可運行起始電壓、終止電壓，線性變化時間；最小 時間設定10mS；循環次數999999

通訊接口Interface

RS232C/485/CAN（可選）

限流設定I-LIM Set

O-Max Current（超過電流設定值電源保護，停止輸出）

限壓設定V-LIM Set

O-Max Voltage（超過電壓設定值電源保護，停止輸出）

保護 Protection

過流Over Current 過溫 Over Temp 過載Over Load 短路Short Circuit

能量回饋

100%能量回饋到電網

輸入輸出隔離

輸入對輸出3500V耐壓

冷卻方式 Cooling

風扇強制冷卻

運行環境Environment

-10-50℃ 10-90%RH

重量Weight(Kg)

240KG

體積W×H×D(mm)

550×1460×770

NO.

英文項目

中文項目

說明

支持模式

0

Message Box

信息提示框

提示操作人員

1

Input Setup

輸入設置

檔位、限制電壓、限制電流設置

2

E-Load Setup

電子負載設置

加載模式、加載狀態、負載參數設置

CC/CV/CP/CR/

3

Oscilloscope Setup

紋波卡設置

采樣電壓精細度、采樣時間

4

Power Meter Setup

功率計設置

檔位范圍設置

5

Input Short Check

輸入短路檢查

產品輸入短路保護檢查，放置損壞產品，適用于半成品測試系統

CC/CV/CP/CR/

6

Hold On Adjust Test

在線調整測試

人工調整輸出電壓、電流、功率調整測試

CC/CV/CP/CR/

7

Static Test

靜態負載測試

輸出電壓、電流、紋波、功率測試、

CC/CV/CP/CR/

8

Dynamic Test

動態負載測試

動態負載測試輸出電壓穩定性，包含Vpp、Vpk+/Vpk-值

CC/CV/CP/CR/

9

Line Regultion Test

輸入調整率測試

輸入電壓變換測試輸出電壓穩定性

CC/CV/CP/CR/

10

Load Regultion Test

負載調整率測試

輸出負載變換測試輸出電壓穩定性

CC/CV/CP/CR/

11

Combine Regultion Test

綜合調整率測試

輸入電源、輸出負載同時變換測試

CC/CV/CP/CR/

12

Input Output Test

輸入輸出測試

效率、輸入功率、功率因數、電壓諧波、電流諧波，輸出電壓、電流、 功率，待機功耗

CC/CV/CP/CR/

13

Average Efficiency

平均效率測試

自動分配負載25%，50%，75%，100%

CC/CV/CP/CR/

14

Average Efficiency2

平均效率測試2

三組輸出負載分開設置

CC/CV/CP/CR/

15

OCP Test

過電流保護測試

測試過電流保護點

CC

16

SCP Test

短路保護測試

輸出短路保護測試，短路功率，產品恢復

CC/CV/CP/CR/

17

Input Ovp Test

輸入過電壓保護測試

輸入過電壓保護點測試

CC/CV/CP/CR/

18

Relay Control

繼電器控制

系統外部繼電器控制

19

Option Box

操作提示框

操作人員判斷操作，適用于人工判斷
